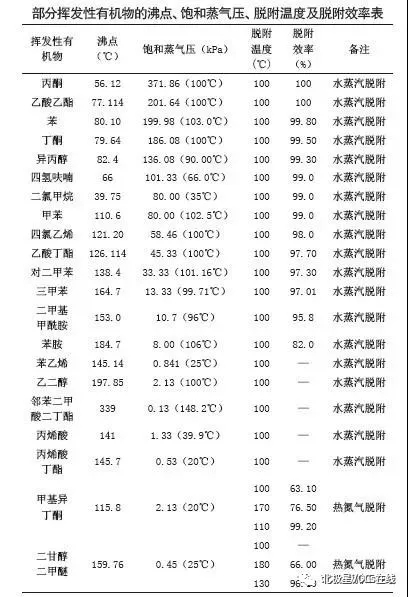

在工程實踐中可觀察到部分揮發(fā)性有機物的脫附溫度及效率見下表（來源：李守信，陳青松，羅鑫，等.吸附法處理VOCs脫附溫度的選擇[J].中國環(huán)保產(chǎn)業(yè)，2018，(3)：48-50）。

由上表可以看出：
（1）脫附溫度與物質(zhì)的沸點基本沒有關(guān)系。以三甲苯為例，其沸點是164.7℃，而采用100℃的水蒸汽，卻能夠?qū)⑵浜芎玫孛摳较聛恚摳铰?7.01%）。而對于比它的沸點低得多的丙烯酸（沸點141℃），采用100℃的水蒸汽進(jìn)行脫附時，絲毫不起作用。

（2）縱觀上表中的各種物質(zhì)，凡是飽和蒸氣壓在10.0kPa以上的物質(zhì)，采用100℃的水蒸汽都能夠很好地脫附下來。而飽和蒸氣壓較低的物質(zhì)，如苯乙烯（25℃時為0.841）、鄰苯二甲酸二丁酯（148.2℃時為0.13）、丙烯酸丁酯（20℃時為0.53）等，雖然沸點比三甲苯低得多，但由于它們的飽和蒸氣壓很低，采用100℃的水蒸汽仍然無法將它們脫附下來。

由此可得出結(jié)論：物質(zhì)的脫附溫度基本與沸點無關(guān)，而和它的飽和蒸氣壓有密切關(guān)系。

（3）一些物質(zhì)之所以難以脫附，皆是因為它們的飽和蒸氣壓很低造成的。由此，也可糾正對苯乙烯難以脫附的原因歸結(jié)到“苯乙烯在吸附劑表面發(fā)生了聚合反應(yīng)”的錯誤認(rèn)識。

（4）對于難以脫附的物質(zhì)，當(dāng)采用熱氮氣脫附時，并不是溫度越高脫附的越徹底，過高的脫附溫度反而使其脫附效率下降。如表中所示，在采用熱氮氣對甲基異丁酮（沸點115.8℃，20℃時的飽和蒸氣壓為2.13kPa）進(jìn)行脫附時發(fā)現(xiàn)，當(dāng)溫度升至100℃時，脫附率只有63.10%；為提高脫附率，將氮氣溫度提高到170℃，此時的脫附率達(dá)到76.50%；這時考慮再升溫已毫無意義，將溫度試著下降，結(jié)果發(fā)現(xiàn)，脫附率反而逐漸上升。當(dāng)溫度降至110℃時，脫附率達(dá)到了峰值99.20%。

因此得出，對于難以脫附的物質(zhì)進(jìn)行脫附時，并不是溫度越高，脫附越徹底，過高的脫附溫度反而使其脫附效率下降。如遇此類問題時，應(yīng)通過實驗，慎重選擇適當(dāng)?shù)拿摳綔囟?，以取得最佳的脫附效率?STRONG>活性炭吸脫附設(shè)備

活性炭脫附VOCs效果分析

（1）脫附溫度與飽和蒸氣壓的關(guān)系。從脫附原理上講，吸附質(zhì)從吸附劑表面脫附的根本原因是，吸附質(zhì)分子必須克服吸附劑表面對它的引力，增大它脫離表面的推動力。也就是說，要想使吸附質(zhì)分子從吸附劑表面脫附下來，就必須給它能量或推動力，使其能夠從吸附劑表面“蒸發(fā)”到吸附劑孔道中，從而進(jìn)入氣相主體。而在通常采用的脫附方法中，加熱脫附是給其提供能量，以增加分子的動能；吹掃脫附和降壓（真空）脫附，都是為了降低吸附劑孔道中廢氣分子的分壓，也就是蒸氣壓，給廢氣造成一個濃度差，從而給廢氣分子由吸附劑表面向氣相轉(zhuǎn)移提供一個推動力，這個推動力越大，廢氣分子的脫附速度就越快。所以，從這個理論出發(fā)就不難理解，吸附質(zhì)的脫附溫度是與其飽和蒸氣壓直接相關(guān)的，而與它的沸點無關(guān)。

（2）一些飽和蒸氣壓較低的物質(zhì)在脫附時，溫度過高反而會使脫附率下降。從吸附的分類上說，可分為物理吸附和化學(xué)吸附。物理吸附，所形成的鍵能只在范德華力的范圍，即最大只有80kJ/kmol左右，而化學(xué)吸附的吸附鍵力可達(dá)到400kJ/kmol以上。在物質(zhì)的吸附上，往往存在一種現(xiàn)象：當(dāng)溫度低時是物理吸附，如果溫度升高，則可能轉(zhuǎn)變?yōu)榛瘜W(xué)吸附。也就是說，當(dāng)脫附溫度過高時，使本來存在的物理吸附狀態(tài)可能轉(zhuǎn)化成化學(xué)吸附狀態(tài)，使得吸附鍵的鍵能大大增加，因而反而不易脫附下來。這就是為什么溫度過高，反而使物質(zhì)脫附率下降的原因。

當(dāng)然，要想徹底搞清這個問題，只能對兩種狀態(tài)的吸附鍵的鍵能進(jìn)行測定。但目前對吸附鍵鍵能的測定還較困難，雖然有人采用同步輻射光電離的方法，能夠測定一些物質(zhì)的化學(xué)鍵的鍵能，但采用此法能不能很好地測定吸附鍵的鍵能，目前還未見報道。

對脫附溫度確定方法的建議

（1）對于飽和蒸氣壓＞10kPa的物質(zhì)，原則上都可以采用100℃的水蒸汽進(jìn)行脫附；但從節(jié)約能源的角度講，建議對飽和蒸氣壓較大且沸點較低（如＜70℃）的物質(zhì)，如：丙酮：沸點56.1℃，飽和蒸氣壓2371.86kPa （100℃）；四氫呋喃：沸點66℃，飽和蒸氣壓101.33kPa（66.0℃）；二氯甲烷：沸點39.75℃，飽和蒸氣壓80.00kPa（35℃）等，建議采用較低溫度的氮氣進(jìn)行脫附，這樣不僅可降低脫附劑的溫度，同時在對脫附后混合氣體冷凝時，也不用采用溫度很低的冷凝水進(jìn)行冷凝分離（如二氯甲烷需要采用7℃低溫水進(jìn)行冷凝分離），就可以節(jié)約能源。由于采用了氮氣脫附，也就省去了對冷凝水的處理問題。

（2）對于飽和蒸氣壓較低的物質(zhì)采用高溫脫附時，也要采用適當(dāng)?shù)臏囟冗M(jìn)行脫附，這樣既能收到高的脫附效率，也能達(dá)到節(jié)能目的。

當(dāng)然，對于各種物質(zhì)脫附溫度的選擇，目前還沒有現(xiàn)成的數(shù)據(jù)可以查詢，還需要進(jìn)行反復(fù)實驗才能初步確定，然后再進(jìn)行經(jīng)濟(jì)可行性分析，才能最后確定所選擇的脫附溫度是否合適。
以上內(nèi)容僅供VOCs治理同行參考。
